AS-ST100
STUDZIENKA WIELOFUNKCYJNA AS-ST100
Oznakowanie CE - Norma PN-EN 1433:2005
Deklaracja Właściwości Użytkowych
Atest Higieniczny B-BK-60211-0323/21
Nr Katalogowy G.I.
| G.I. | Nr elementu | Studzienki wielofunkcyjne | Szerokość [mm] | Wysokość [mm] | Długość [mm] | Powierzchnia wlotowa [cm2/szt.] |
Masa [kg] | Ruszty żeliwne |
|---|---|---|---|---|---|---|---|---|
| G.I.1. | 0.1 | górny element studzienki | 162 | 350 | 675 | 289 | 40.0 | kl.C250-3.3kg kl.D400-4.4kg |
| G.I.2. | 1.1 | element rewizyjny z dnem | 162 | 360 | 675 | 289 | 45.0 |
kl.E600-4.8kg |
Elementy studzienki
| A.V. | Nr elementu | ELEMENTY STUDZIENKI | Szerokość [mm] | Wysokość [mm] | Długość [mm] | Masa [kg] |
|---|---|---|---|---|---|---|
| A.V.1. | A | przelotowy bez odpływu | 162 | 320 | 675 | 38.4 |
| A.V.2 | A | przelotowy z odpływem z boku | 162 | 320 | 675 | 37.3 |
| A.V.3 | A | przelotowy z odpływem czołowym | 162 | 320 | 675 | 37.0 |
| A.V.4 | B | z dnem; bez odpływu | 162 | 330 | 675 | 49.9 |
| A.V.5 | B | z dnem; z odpływem z boku | 162 | 330 | 675 | 48.8 |
| A.V.6 | B | z dnem; z odpływem czołowym | 162 | 330 | 675 | 48.5 |
| A.V.7 | - | łapacz zanieczyszczeń | 85 | 250 | 430 | 3.0 |
Specyfikacja
{slider 1.Przeznaczenie - miejsce zastosowania}
Zastosowanie na obszarach takich jak: odwodnienie dróg, ulic, garaży, parkingów, stacji paliw, powierzchni magazynowych, placów manewrowych, myjni samochodowych itp.
{slider 2.Możliwości technologiczne}

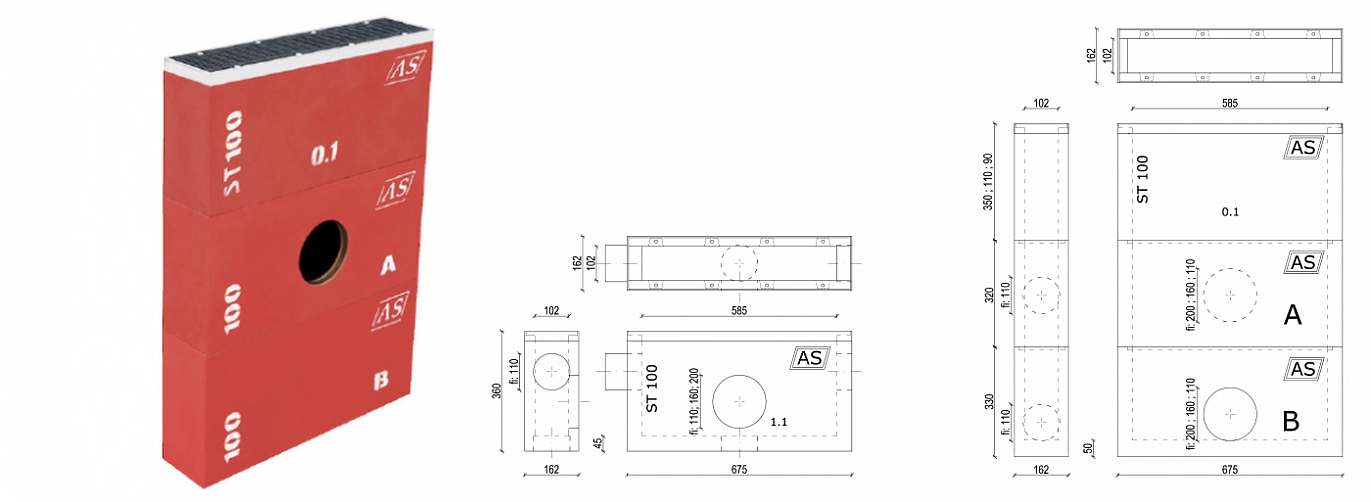

Studzienka w systemie AS może być: rewizyjna, odpływowa, lub osadnikowa i składać się z:
- elementu górnego z rusztem z dnem, lub bez dna,
- elementów pośrednich – przelotowych "A",
- elementu z dnem "B",
- łapacza zanieczyszczeń.
{slider 3.Informacja techniczna}
Wymiary:
- szerokość zewnętrzna: 162 mm,
- długość: 675 mm,
- szerokość wewnętrzna: 102 mm,
- wysokość: element górny 350 mm, element przelotowy 320 mm, element z dnem 330 mm.
Korpus studzienki - wykonany jest z betonu polimerowo - cementowego o klasie wytrzymałości C55/67. Materiał użyty do wykonania elementu wzmocniony jest włóknem szklanym alkalioodpornym, poprawiającym w znacznym stopniu właściwości betonu na zginanie i udarność.
Beton charakteryzuje się wysoką odpornością na długotrwałe działanie mrozu oraz soli rozmrażających ("+R") oraz odpornością chemiczną w tym na substancje ropopochodne według normy PN-EN 858-1:2005.
Ścianki korpusu zabezpieczone są zabarwionym impregnatem, który ogranicza odparowanie wody w okresie dojrzewania betonu oraz dodatkowo chroni korytko przed agresywnością środowiska. Impregnat zwiększa także przyczepność ścianki zewnętrznej do obudowy betonowej. Stosowanie zabarwionego impregnatu ułatwia kontrolę prawidłowego wykonania zabezpieczenia. Korpusy studzienek zakończone są felcami "damskimi i męskimi", które umożliwiają wykonanie szczelnego połączenia elementów AS.
Listwy wsporcze - wykonane są z profili stalowych, gorąco walcowanych, ocynkowanych ogniowo, które są zakotwione w ściankach korpusu. Konstrukcja ta zabezpiecza krawędzie studzienki i stanowi solidny element mocowania rusztów.
Ruszty - żeliwne lakierowane lub z powłoką KTL w kl.B125 kN, C250 kN, D400 kN, E600kN i F900 kN.
Mocowanie rusztów - wykonuje się śrubami nierdzewnymi wkręcanymi w ocynkowane, gwintowane gniazda, znajdujące się w listwach wsporczych. Gniazda mocujące są przelotowe - przystosowane do czyszczenia.
Wbudowywanie studzienek - wykonuje się na ławie betonowej z obetonowaniem bocznym.
Łączenie korytek - wykonuje się przy zastosowaniu zapraw mrozoodpornych i wodoszczelnych.
{slider 4.Jakość, precyzja wykonania i inne}
Bardzo prosty, bezpieczny w montażu i w eksploatacji wyrób od początku do końca wyprodukowany z polskich materiałów przez rodzimą firmę jest bardzo wysokiej jakości.
Najwyższą jakość produktów firma AS PPH Odwodnienia liniowe zapewnia dzięki stosowaniu "Betonu Wysokiej Wytrzymałości" oraz materiałów trwale zabezpieczonych przed korozją.
Gwarancją najwyższej jakości jest również Certyfikat ISO 9001:2008.
{slider 5.Bezpieczeństwo}
Zastosowanie studzienki wielofunkcyjnej AS nie stanowi zagrożenia bezpieczeństwa podczas robót montażowych, należy przy tym przestrzegać ogólnych przepisów BHP dla robót Budowlanych i Montażowych. Studzienka AS ze względu na solidny sposób mocowania rusztów jest absolutnie bezpieczna w trakcie eksploatacji nawierzchni.
Studzienka wielofunkcyjna AS przy przestrzeganiu wytycznych do projektowania i instrukcji montażu, pozwoli uniknąć uciążliwych awarii i degradacji budowli, a konserwacja ograniczać się będzie jedynie do czyszczenia.
{/sliders}
