AS-A150T
KORYTKA AS-A150T
Oznakowanie CE- Norma PN-EN 1433:2005
Deklaracja Właściwości Użytkowych
Atest Higieniczny B-BK-60211-0323/21
Nr Katalogowy BT.II.
| BT.II. | Nr elementu | KORYTKA AS-A150T | Szerokość [mm] | Wysokość [mm] | Długość [mm] | Przekrój poprzeczny [cm2] | Powierzchnia wlotowa [cm2/mb] | Masa [kg] | Ruszty żeliwne |
|---|---|---|---|---|---|---|---|---|---|
| BT.II.1. | 1.1 | bez spadku | 212 | 100 | 1000 | 79 | 645 | 27.8 | |
| BT.II.2. | 0.1.1 | górny element studzienki | 212 | 100 | 1000 | 79/713* | 645 | 20.5 | kl.C250-8.1kg |
| BT.II.3. | - | dekiel z odpływem nr 1.1 | 212 | 100 | - | - | - | 1.5 | kl.D400-10.6kg |
| BT.II.4. | - | dekiel ślepy nr 1.1 | 212 | 100 | - | - | - | 2.0 |
* powierzchnia wlotu do studzienki
Elementy studzienki
| B.III | Nr elementu | ELEMENTY STUDZIENKI | Szerokość [mm] | Wysokość [mm] | Długość [mm] | Masa [kg] |
|---|---|---|---|---|---|---|
| B.III.1. | A | przelotowy bez odpływu | 242 | 320 | 680 | 53.7 |
| B.III.2. | A | przelotowy z odpływem z boku | 242 | 320 | 680 | 52.2 |
| B.III.3. | A | przelotowy z odpływem czołowym | 242 | 320 | 680 | 52.2 |
| B.III.4. | B | z dnem; bez odpływu | 242 | 330 | 680 | 66.4 |
| B.III.5. | B | z dnem; z odpływem z boku | 242 | 330 | 680 | 64.9 |
| B.III.6. | B | z dnem; z odpływem czołowym | 242 | 330 | 680 | 64.9 |
| B.III.7. | - | łapacz zanieczyszczeń | 130 | 250 | 400 | 3.5 |
Specyfikacja
1. Przeznaczenie - miejsce zastosowania
Odwodnienie dróg, ulic, garaży, parkingów, wjazdów, stacji paliw, powierzchni magazynowych, placów manewrowych, myjni samochodowych itp.
2. Możliwości technologiczne
- elementy bez spadku wewnętrznego
- możliwość łączenia elementów pod kątem
- studzienki z łapaczami zanieczyszczeń, dekle z króćcami, dekle zaślepiające
- korpusy z otworami w dnie - do odprowadzania wody
- oznakowanie i numeracja umożliwia montaż elementów w odpowiednie systemy
3. Informacja techniczna

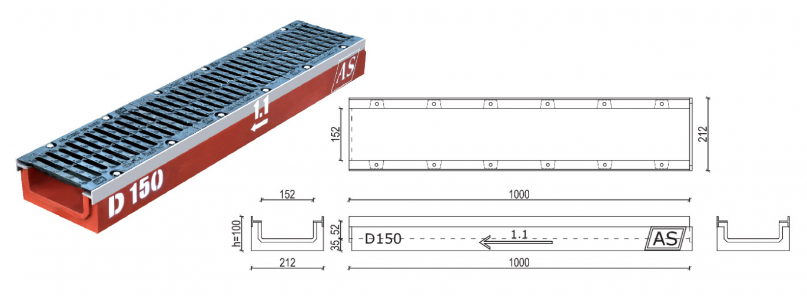

Wymiary:
- długość: 1000 mm
- szerokość zewnętrzna: 212 mm
- szerokość wewnętrzna: 152 mm
- wysokość: 100 mm
Korpus korytka - wykonany jest z betonu polimerowo - cementowego o klasie wytrzymałości C55/67. Materiał użyty do wykonania elementów wzmocniony jest włóknem szklanym alkalioodpornym poprawiającym w znacznym stopniu właściwości korytka na zginanie i udarność.
Beton charakteryzuje się wysoką odpornością na długotrwałe działanie mrozu oraz soli rozmrażających ("+R") oraz odpornością chemiczną w tym na substancje ropopochodne według normy PN-EN 858-1:2005.
Ścianki korpusu zabezpieczone są zabarwionym impregnatem, który ogranicza odparowanie wody w okresie dojrzewania betonu oraz dodatkowo chroni korytko przed agresywnością środowiska. Impregnat zwiększa także przyczepność ścianki zewnętrznej do obudowy betonowej. Stosowanie zabarwionego impregnatu ułatwia kontrolę prawidłowego wykonania zabezpieczenia. Korpusy korytek zakończone są felcami "damskimi i męskimi", które umożliwiają wykonanie szczelnego połączenia elementów odwodnienia AS.
Listwy wsporcze - wykonane są z profili stalowych, gorąco walcowanych, ocynkowanych ogniowo, które są zakotwione w ściankach korpusu. Konstrukcja ta zabezpiecza krawędzie korytka i stanowi solidny element mocowania rusztów.
Ruszty - z żeliwa sferoidalnego, lakierowane lub z powłoką KTL występują w kl.C250 kN i D400 kN.
Mocowanie rusztów - wykonuje się śrubami nierdzewnymi o podwyższonej wytrzymałości, wkręcanymi w ocynkowane, gwintowane gniazda, znajdujące się w listwach wsporczych. Śruby te zapewniają blokadę przesuwu kratek, eliminację występowania luzów i „klawiszowania”. Gniazda mocujące są przelotowe - przystosowane do czyszczenia.
Wbudowywanie korytek - na ławie betonowej z obetonowaniem bocznym należy wykonywać zgodnie z informacją w katalogu.
Łączenie korytek - wykonuje się przy zastosowaniu zapraw mrozoodpornych i wodoszczelnych.
4. Jakość, precyzja wykonania i inne
Bardzo prosty, bezpieczny w montażu i w eksploatacji wyrób od początku do końca wyprodukowany z polskich materiałów przez rodzimą firmę jest bardzo wysokiej jakości.
Najwyższą jakość produktów firma AS PPH Odwodnienia liniowe zapewnia dzięki stosowaniu "Betonu Wysokiej Wytrzymałości" oraz materiałów trwale zabezpieczonych przed korozją.
Gwarancją najwyższej jakości jest również Certyfikat ISO 9001:2008.
5. Bezpieczeństwo
Stosowanie odwodnienia AS nie stanowi zagrożenia bezpieczeństwa podczas robót montażowych, należy przy tym przestrzegać ogólnych przepisów BHP dla robót Budowlanych i Montażowych. Odwodnienia AS ze względu na solidny sposób mocowania rusztów są absolutnie bezpieczne w trakcie eksploatacji nawierzchni.
Odwodnienie systemem AS przy przestrzeganiu wytycznych do projektowania i instrukcji montażu, pozwoli uniknąć uciążliwych awarii i degradacji budowli, a konserwacja ograniczać się będzie do czyszczenia korytek raz w roku.
