AS-S100
ODWODNIENIE SZCZELINOWE MONOLITYCZNE AS-S100
Oznakowanie CE - Norma PN-EN 1433:2005
Deklaracja Właściwości Użytkowych
Atest Higieniczny B-BK-60211-0323/21
Nr Katalogowy J.I.
Korytka o szerokości wewnętrznej 100mm
| J.I. | Nr elementu | KORYTKA AS-S100 | Szerokość [mm] | Wysokość [mm] | Długość [mm] | Przekrój poprzeczny [cm2] | Powierzchnia wlotowa [cm2/mb] | Masa [kg] | Klasa wytrzymałości |
|---|---|---|---|---|---|---|---|---|---|
| J.I.1. | 1.1 | korytko bez spadku | 242 | 245 | 1000 | 79 | 180 | 114.0 | kl. D400 - F900 |
| J.I.2. | - | dekiel PVC ø110 | - | - | - | - | - | - |
Elementy studzienki
| J.II. | Nr elementu | STUDZIENKA WIELOFUNKCYJNA | Szerokość [mm] | Wysokość [mm] | Długość [mm] | Masa [kg] | Ruszty żeliwne |
|---|---|---|---|---|---|---|---|
| J.II.1. | 0.1 | górny element studzienki | 242 | 350 | 675 |
74.4 |
kl. C 250 - 8.0 kg |
| J.II.2. | 1.1 | element rewizyjny z dnem | 242 | 350 | 675 |
77.2 |
kl. E 600 - 10.2 kg |
| B.III. | Nr elementu | STUDZIENKA WIELOFUNKCYJNA | Szerokość [mm] | Wysokość [mm] | Długość [mm] | Masa [kg] |
|---|---|---|---|---|---|---|
| B.III.1-3. | A | przelotowy | 242 | 320 | 675 | 53.7 |
| B.III.4-6. | B | z dnem | 242 | 330 | 675 | 66.4 |
| B.III.7. | - | łapacz zanieczyszczeń | 130 | 250 | 430 | 3.5 |
Specyfikacja
{slider 1.Przeznaczenie - miejsce zastosowania}
Zastosowanie na obszarach takich jak: powierzchnie magazynowe, drogi, ulice, parkingi, wjazdy, stacje paliw, place manewrowe, myjnie samochodowe oraz na powierzchniach narażonych na wyjątkowo silne obciążenia jak lotniska, doki przeładunkowe, bazy wojskowe itp.
{slider 2.Możliwości technologiczne}
- elementy bez spadku wewnętrznego,
- możliwość łączenia elementów pod kątem za pomocą studzienek wielofunkcyjnych,
- odprowadzenie wody za pomocą studzienek wielofunkcyjnych,
- wykonywanie rewizji za pomocą studzienek wielofunkcyjnych,
- studzienki wyposażone w łapacze zanieczyszczeń,
- korki zamykające.
{slider 3.Informacja techniczna}

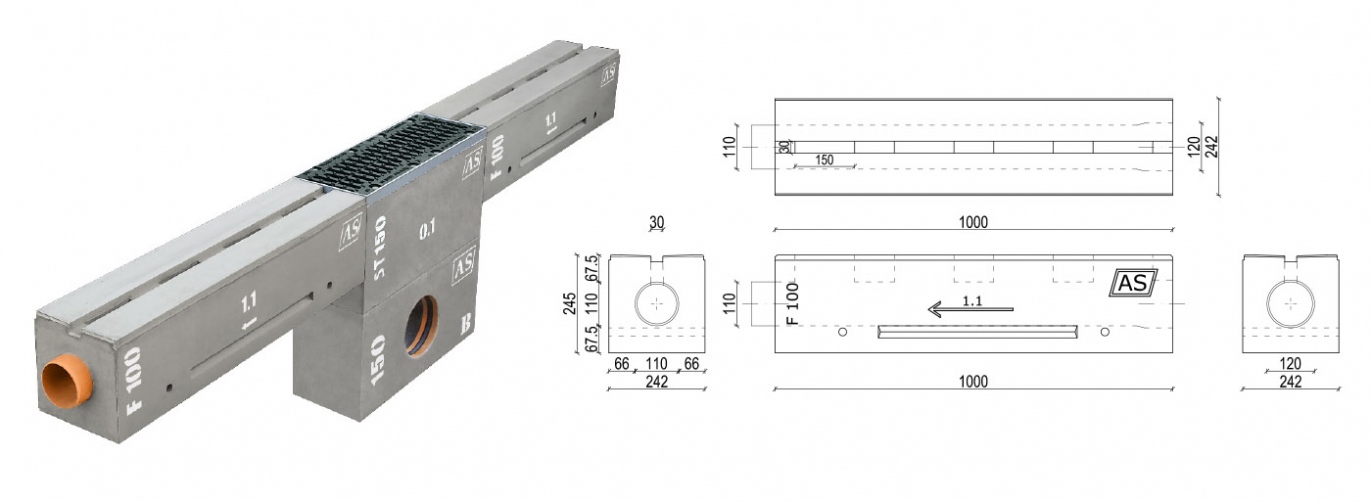

Wymiary:
- szerokość zewnętrzna: 242mm,
- wysokość: 245 mm,
- długość: 1000 mm,
- średnica wewnętrzna: fi 110 mm.
Korytka szczelinowe monolityczne - "typu I" są żelbetowe i nie wymagają obetonowania bocznego, a jedynie wykonania ławy.
Odwodnienia wytworzone są z betonu polimerowo cementowego o klasie wytrzymałości C55/67.
Materiał użyty do wykonania elementów wzmocniony jest włóknem szklanym alkalioodpornym poprawiającym w znacznym stopniu właściwości korytka na zginanie i udarność.
Beton charakteryzuje się wysoką odpornością na długotrwałe działanie mrozu oraz soli rozmrażających ("+R") oraz odpornością chemiczną w tym na substancje ropopochodne według normy PN-EN 858-1:2005.
Wnętrze korytka szczelinowego wykonane jest z PVC, które charakteryzuje się dużą wytrzymałością mechaniczną i posiada wiele zalet takich jak:
- odporność chemiczna,
- doskonałe warunki hydrauliczne dzięki gładkiej powierzchni,
- montaż nie wymaga dodatkowego uszczelnienia na łączeniach,
- łączenie kielichowe na gumową uszczelkę.
Wbudowywanie korytek - należy wykonywać na ławie betonowej zgodnie z informacją w katalogu.
Łączenie korytek - kielichowe na gumową uszczelkę.
{slider 4.Jakość, precyzja wykonania i inne}
Bardzo prosty, bezpieczny w montażu i w eksploatacji wyrób od początku do końca wyprodukowany z polskich materiałów przez rodzimą firmę jest bardzo wysokiej jakości.
Najwyższą jakość produktów firma AS PPH Odwodnienia liniowe zapewnia dzięki stosowaniu "Betonu Wysokiej Wytrzymałości" oraz materiałów trwale zabezpieczonych przed korozją.
Gwarancją najwyższej jakości jest również Certyfikat ISO 9001:2008.
{slider 5.Bezpieczeństwo}
Stosowanie odwodnienia AS nie stanowi zagrożenia bezpieczeństwa podczas robót montażowych, należy przy tym przestrzegać ogólnych przepisów BHP dla robót Budowlanych i Montażowych.
Odwodnienie systemem AS przy przestrzeganiu wytycznych do projektowania i instrukcji montażu, pozwoli uniknąć uciążliwych awarii i degradacji budowli, a konserwacja polega na czyszczeniu korytek raz w roku, przy wykorzystaniu studzienek AS-ST150 z osadnikiem.
{/sliders}
Galeria
